安装尺寸
安装
1. 安装前检?水泵和电机的完好惰况.
2. 泵安装位置应尽可能靠近水源处

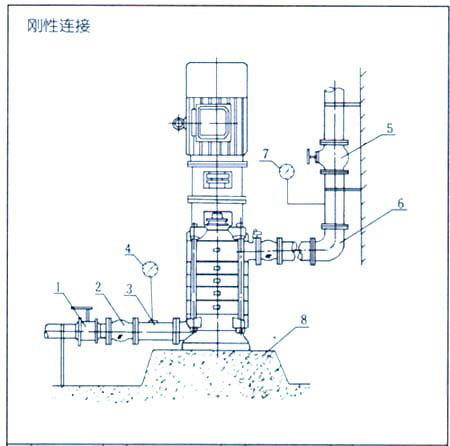

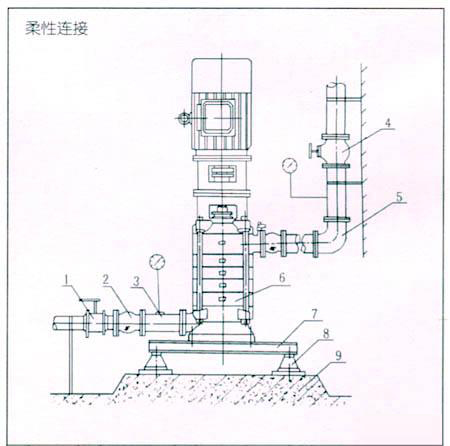

3. 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示.
4. 直接安装可将泵安放在基础上垫高30-40毫米（准备充填水泥浆之用).然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后.重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母.
5. 安装管路?，?、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量.
6. 泵用于有吸程场合，进水管端应装有底闼.并且进出口管路不应有过多弯道.同时不得有漏水.漏气现象存在.
7. 在?口管路上最好装有过滤网，以防杂质进入叶轮内部.滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通
8. 为了维护和使用方便安全，在泵的进.出口管路上各安装一只调节阀及在泵出口附近安装一只压力表.以保证泵在额定范围内运行，确保泵的正常运行和使用寿命
9.?口如需扩径连接，请选用偏心异径管遒接头
|
编号 |
名称 |
|
编号 |
名称 |
|
1 |
球阀 |
|
1 |
球阀 |
|
2 |
挠性接头 |
|
2 |
挠性接头 |
|
3 |
取压直管 |
|
3 |
取压直管 |
|
4 |
真空压力表 |
|
4 |
闸阀 |
|
5 |
闸阀 |
|
5 |
弯管 |
|
6 |
弯管 |
|
6 |
泵 |
|
7 |
压力表 |
|
7 |
联接板 |
|
8 |
水泥台座 |
|
8 |
JGD型隔振器 |
|
|
|
|
9 |
水泥台座 |

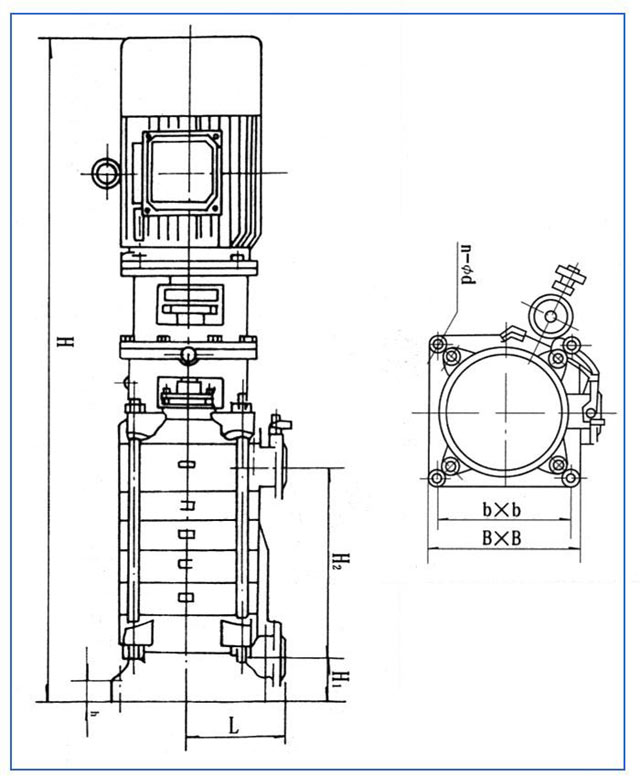

DL系列立式多级离心泵安装尺寸图：

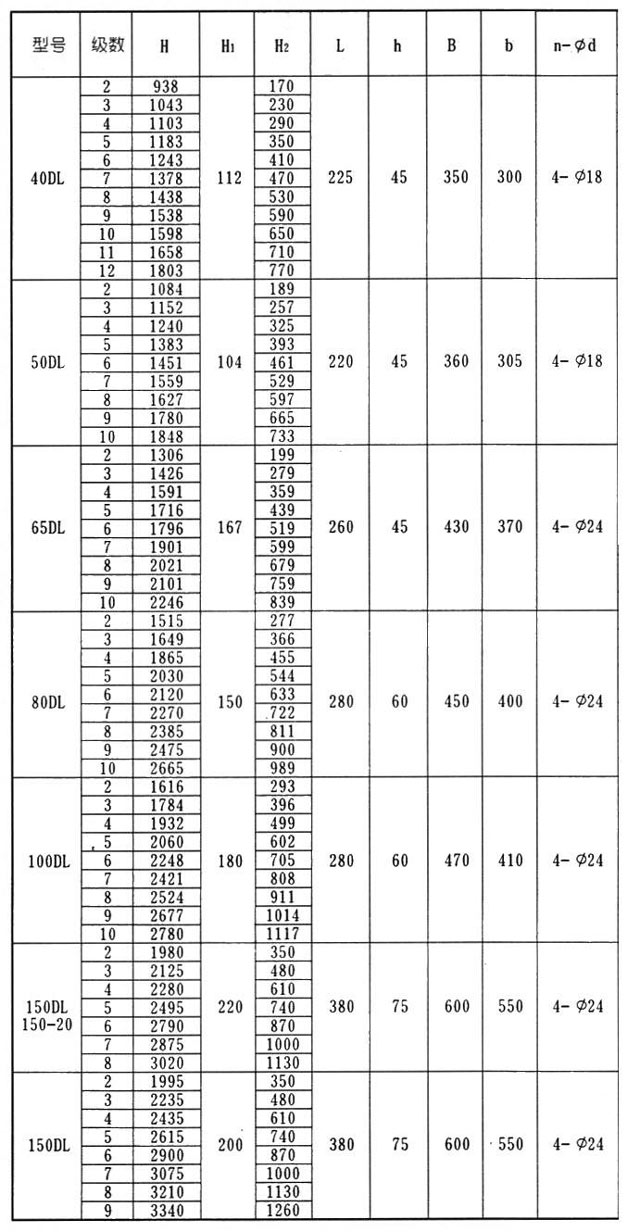

DL系列立式多级离心泵安装尺寸表：

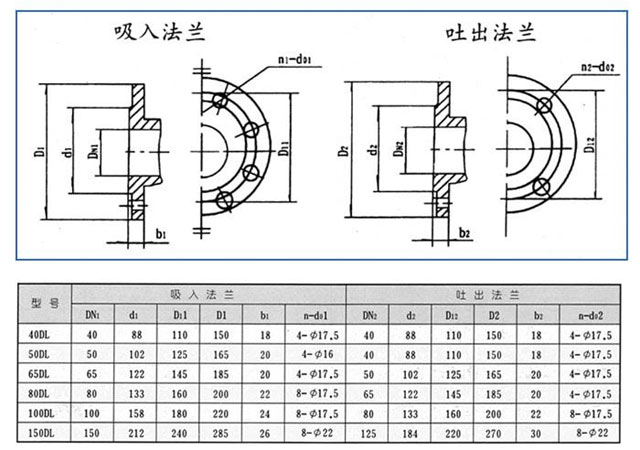

DL系列立式多级离心泵法兰安装尺寸：
