您目前所在的位置 >> WFB无密封自控自吸清水泵的其他参数

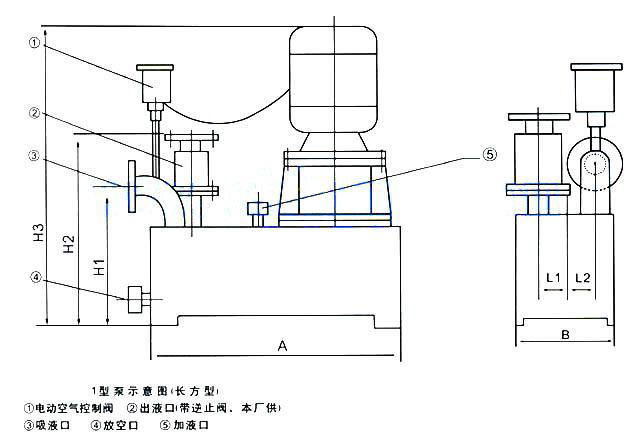

安装尺寸

规格型号	安装尺寸（mm）				外形尺寸（mm）
规格型号	H1	H2	L1	L2	A	B	H3
16WFB-A	300	480	60	65	460	280	700
32WFB-A	300	480	60	70	480	280	720
40WFB-A、A（1-3）	320	510	70	75	580	320	750
52WFB-A、B1、B2、BD、E2	340	530	80	75	580	340	780
50WFB-A（1-3）、B3、C2	340	530	80	75	580	340	740
50WFB-B、C、C1、E1	460	550	85	75	660	450	1100
65WFB-A、A1、B1、BD、E2、F（2-3）	360	540	80	75	600	350	770
65WFB-A2、C2	340	530	80	75	580	340	770
65WFB-B、C、C1	480	580	90	75	670	380	1120

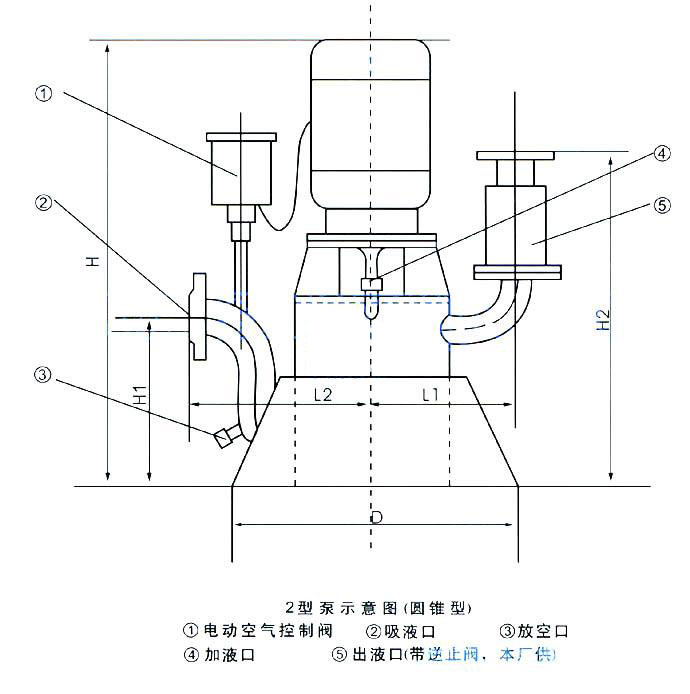

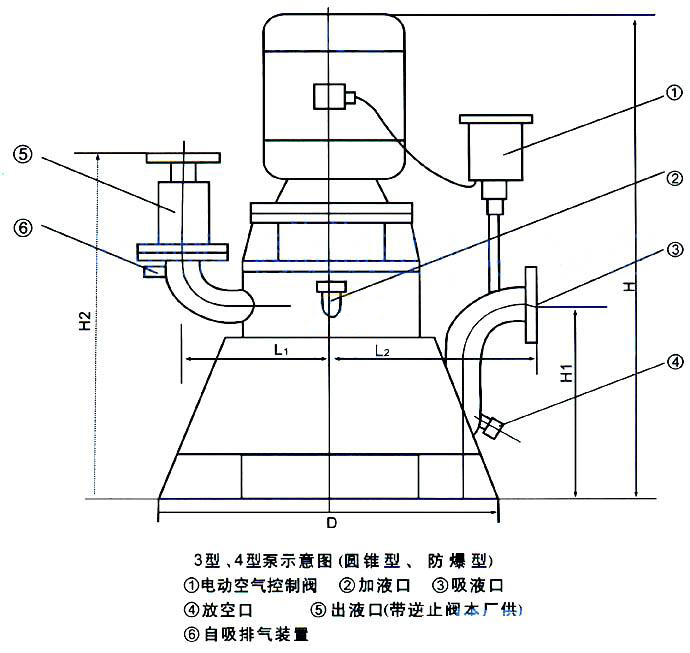

2型、3型、4型泵外形安装尺寸图表

规格型号	安装尺寸（mm）				外形尺寸（mm）
规格型号	H1	H2	L1	L2	A	B
16WFB-A	250	450	185	220	680	450
32WFB-A	280	475	190	230	700	460
40WFB-A、A（1-3）	320	550	240	300	740	550
50WFB-A、B1	370	590	290	320	800	580
50WFB-A（1-3）、B3、C2	320	550	240	300	740	550
50WFB-B、C、C1、E1	420	700	280	380	1080	640
50WFB-B2、BD、E2	320	550	240	300	760	550
65WFB-A、A1、BD、E2、F（2-3）	370	610	300	340	850	580

2型、3型、4型泵外形安装尺寸图表

规格型号	安装尺寸（mm）				外形尺寸（mm）
规格型号	H1	H2	L1	L2	H	D
65WFB-A2、C2	320	580	250	300	740	550
65WFB- B、C、C1、E1	420	700	320	380	1120	640
80WFB-A、B、C1、E（1-2）、F（2-3）	420	700	320	380	1140	640
80WFB-AD	400	680	320	380	800	600
80WFB-BD、CD、CD（1-2）、C2、E3	420	700	320	380	1120	640
80WFB-C	420	700	320	380	1140	640
100WFB-B2、BD、E2	420	720	350	420	1140	640
100WFB- E（2-3）、F（2-3）	420	720	350	420	1140	640
100WFB-AD、C3	400	700	300	340	1080	600
100WFB-B	420	720	350	420	1140	640
100WFB-C、C1	470	800	390	450	1180	700
100WFB-E1	520	850	390	450	1250	700
125WFB-A	630	1020	430	600	1580	900
125WFB-A1	570	960	430	500	1450	850
125WFB-A2、AD、AD1、B3、C3	470	780	400	460	1180	650

规格型号	安装尺寸（mm）				外形尺寸（mm）
规格型号	H1	H2	L1	L2	H	D
125WFB-B1	630	1020	430	600	1580	950
125WFB-B2、E2	470	780	400	460	1180	650
125WFB-C2、E、E1	470	780	420	490	1240	700
150WFB-A、B1、C2	550	890	450	500	1450	750
150WFB-AD	550	890	520	590	1420	800
150WFB-B、BD	550	890	450	550	1450	800
150WFB-B2	550	890	550	630	1550	950
150WFB-C、C1	550	890	550	630	1480	950
150WFB-C3	480	800	410	450	1240	700
200WFB-AD、BD1	680	1160	600	650	1450	1000
200WFB-AD3	680	1000	450	550	1300	850
200WFB-AD（1-2）、BD2	680	1160	600	650	1280	1000
200WFB-BD、CD（1-2）	680	1160	600	650	1280	1000
200WFB-CD、C	680	1160	700	750	1800	1000
250WFB-AD、CD	700	1180	700	750	1360	1000
250WFB-AD1	700	1200	700	750	1300	1000
250WFB-AD（2-3）、BD、BD（1-2）、B、CD（2-3）	700	1180	740	790	1560	1000
250WFB-CD1、C	820	1150	520	580	1780	1000
300WFB-AD、AD1、AD3	780	1250	740	790	1580	1000
300WFB-AD2、A、B、BD（1-3）、CD、CD1、C	780	1320	760	820	1900	1100
300WFB-CD（2-3）	1100	1300	560	650	1950	1100
350WFB-AD、AD3	860	1480	850	950	1800	1100
350WFB-AD（1-2）、AD4、B、BD3、ED、ED1、A、A1、ED3	860	1480	950	1050	1900	1100
350WFB-BD（1-2）、CD、CD（1-3）、ED2	860	1480	1000	1050	2100	1250
400WFB-AD、AD（1-3）	920	1680	1050	1150	2200	1100
400WFB-BD、BD1、CD、CD（1-3）	920	1680	1050	1150	2200	1100
400WFB-BD（2-3）	920	1680	1100	1200	2500	1400
450WFB-AD	1000	1800	1100	1200	2600	1300
450WFB-BD	1000	1800	1100	1200	2300	1100
450WFB-CD、CD（1-2）	1000	1800	1100	1200	1700	1100
500WFB-AD、AD1、BD（1-2）	1250	2200	1240	1340	2500	1200
500WFB-BD	1250	2200	1280	1380	2500	1400
600WFB-AD（2-3）、CD	1500	2500	1400	1600	2800	1600
600WFB-AD1、BD1、CD1	1500	2500	1500	1750	3000	1800
600WFB-AD、BD	1500	2500	1400	1600	2200	1400
800WFB-AD	1800	2800	1600	1800	2800	2000
800WFB-BD、BD2、CD	1800	2800	1600	1800	3200	2000
800WFB-BD1	1800	2800	1600	1800	3400	2000

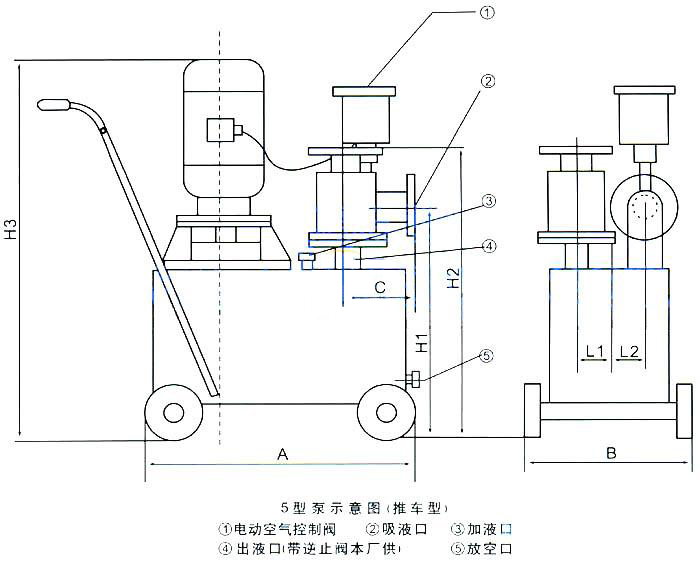

5型泵外形安装尺寸表:

规格型号	安装尺寸（mm）				外形尺寸（mm）
规格型号	H1	H2	L1	L2	A	B	H3
16WFB-A	370	550	60	65	460	340	1000
32WFB-A	370	550	60	70	480	340	1000
40WFB-A、A（1-3）	390	580	70	75	580	380	1000
50WFB-A、B1、B2、BD、E3	410	600	80	75	580	400	1000
50WFB-A（1-3）、B3、C2	410	600	80	75	580	400	1000
50WFB-B、C、C1、E1	530	620	80	75	660	610	1000
65WFB-A、A1、B1、BD、E2、F（2-3）	430	610	80	75	600	410	1000
65WFB-A2、C2	410	600	80	75	580	400	1000
65WFB-B、C、C1	550	650	90	95	670	440	1000
