您目前所在的位置 >> 自吸式离心泵>> ZCQ型自吸式磁力泵

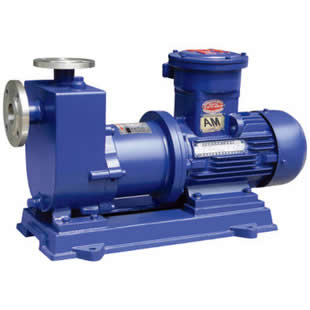

产品名称: ZCQ型自吸式磁力泵
产品分类: 自吸式离心泵

选型范围

口径范围 : 20-80/12-65(mm)
流量范围 : 3-50(m3/h)
扬程范围 : 12-50(m) 输送介质 : 酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆
性能参数-请点击
性能图谱-请点击
结构图-请点击
安装尺寸-请点击

产品概述:

ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集皂吸于一身,不需底阀和引灌水,自吸高度4米。

产品特点

该自吸泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

自吸泵的使用

1、泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象,各紧固件要牢固。
2、拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
3、接上电源试转一下,从电机端看,运转是否与果转向标记一致。
4、泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。

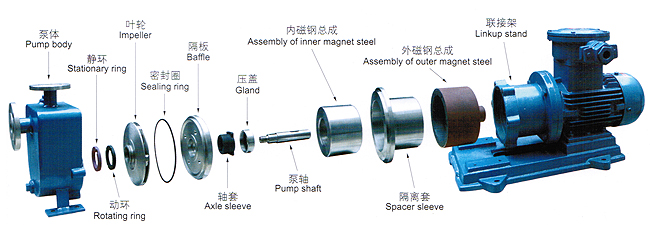

结构爆炸图



ZCQ型自吸式磁力泵(工作原理)

本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图一。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气?混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内, 经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。塑成型。

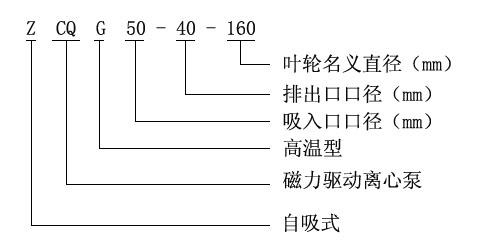

型号定义:



注意事项

自吸泵使用注意事
1.因自吸泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空栽运转。
2,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3,泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4,被输送的介质及其温度应在泵材允许的范围内(详见附表〕。金属泵的使用温度〈100℃;,被输送的介质比重?1.3;介质比重〈1.3时,将影响技术性能。
5,对于输送液为易沉淀结晶的介盾,使用后应及时清洗,排净泵内积液。
6,自吸泵运行500小时后,应拆检思承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

泵主要材料的耐腐蚀性能(供参考) 附表

介质名称 浓度(%) 不锈钢 浓度(%) 陶 瓷
25℃ 50℃ 25℃ 80℃
硫 酸 〈5 ×   v v
硝 酸 70 v   v v
盐 酸   ×     v v
氢氟酸   ×   0~100 ×
醋 酸 〈20   v v
氢氧化钠 70   ×
重铬酸钾 40~60 v v 10~20 v v
溴 水   ?     v v
乙 醇   v   v v
丙 酮   v v   v
四氯乙烷 50 v v   v v
氟利昂22   v     v v
漂白液 CL12% ×     v v
电镀液         v v
照相液   v     v v

符号说明:v-优良,√ -良好,o-可用,但腐蚀明显,× -腐蚀严重,不适用。

自吸泵的维修与养

自吸泵的维修与保养
故障形式 产 生原因 排除方法
泵不出水 1.水泵反转
2,吸入管路漏气
3,泵体内未回储液或储液不足
4,电压太高,启动时内外磁打滑
5,吸程太高或吸入管路太长
改变电机接线
杜绝漏气
增加泵内储液量
调正电压
降低吸程或缩短管路
泵出水不足 1.吸入管径太小
2.叶轮流道阻塞
3.扬程过高
4.转速太低
调换进水管
清洗叶轮
开大出水阀
恢复额定转速
扬程过低 1.流量过大
2.转速太低
关小出水阀
恢复额转速
噪音太大 1.轴严重磨损
2.轴套严重磨损
3 .驱动磁钢杯与隔离套接触
更换泵轴
更换轴套
拆除泵头重新组装
漏 液 ?型密封?损坏 更换?型密封?
